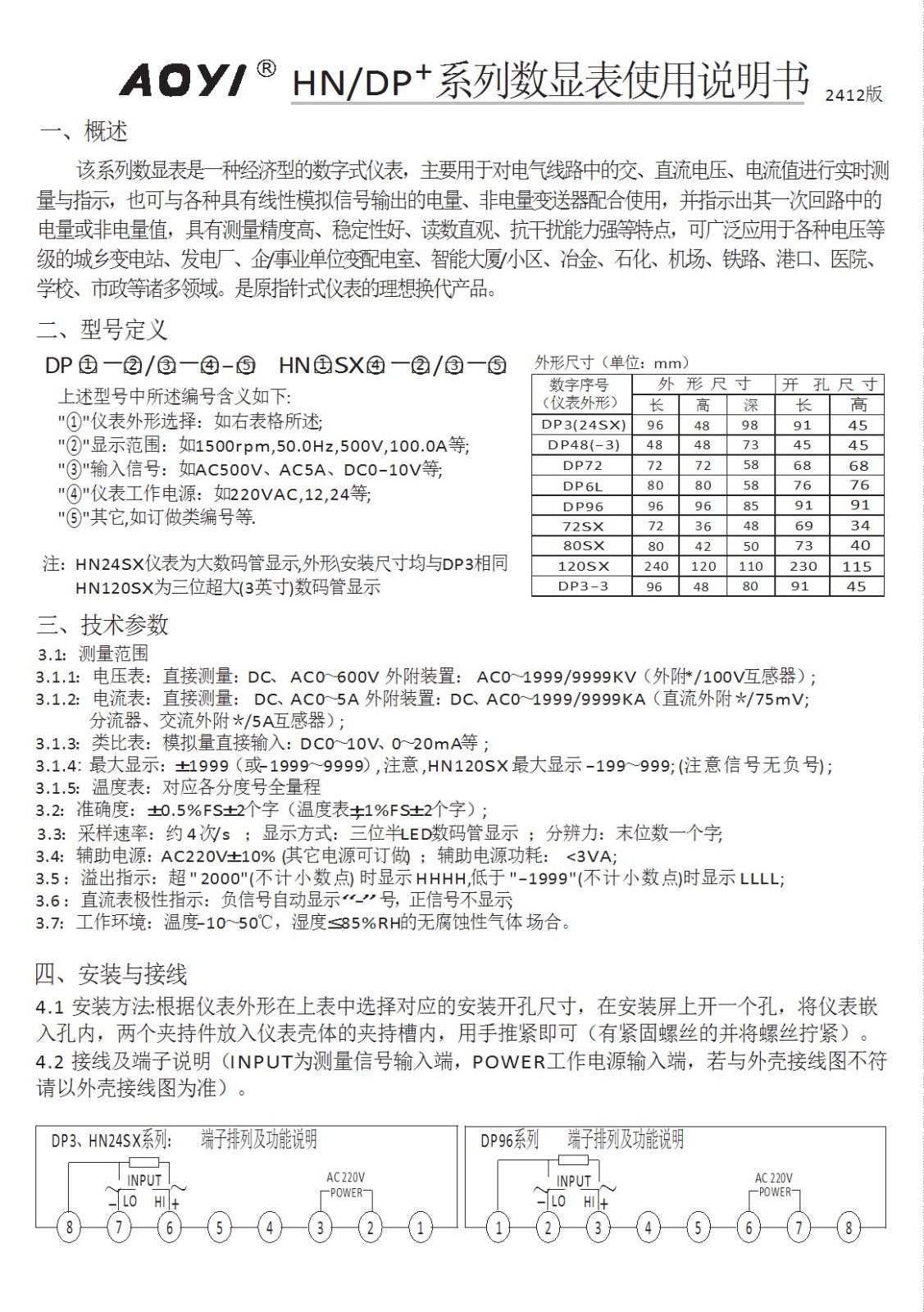

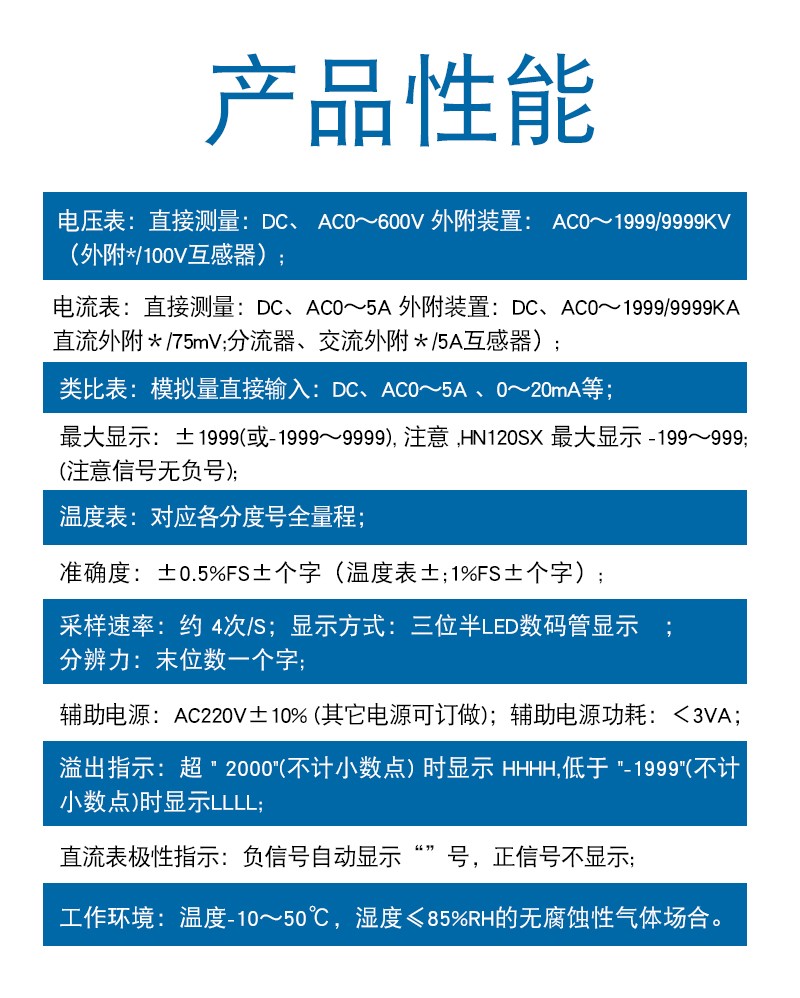

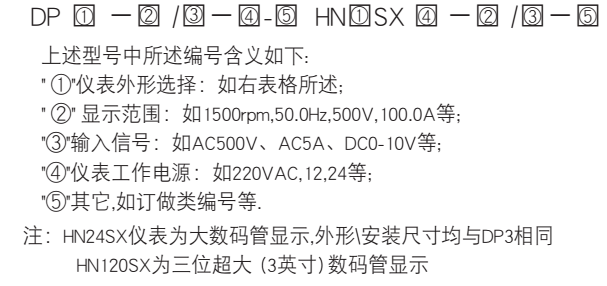

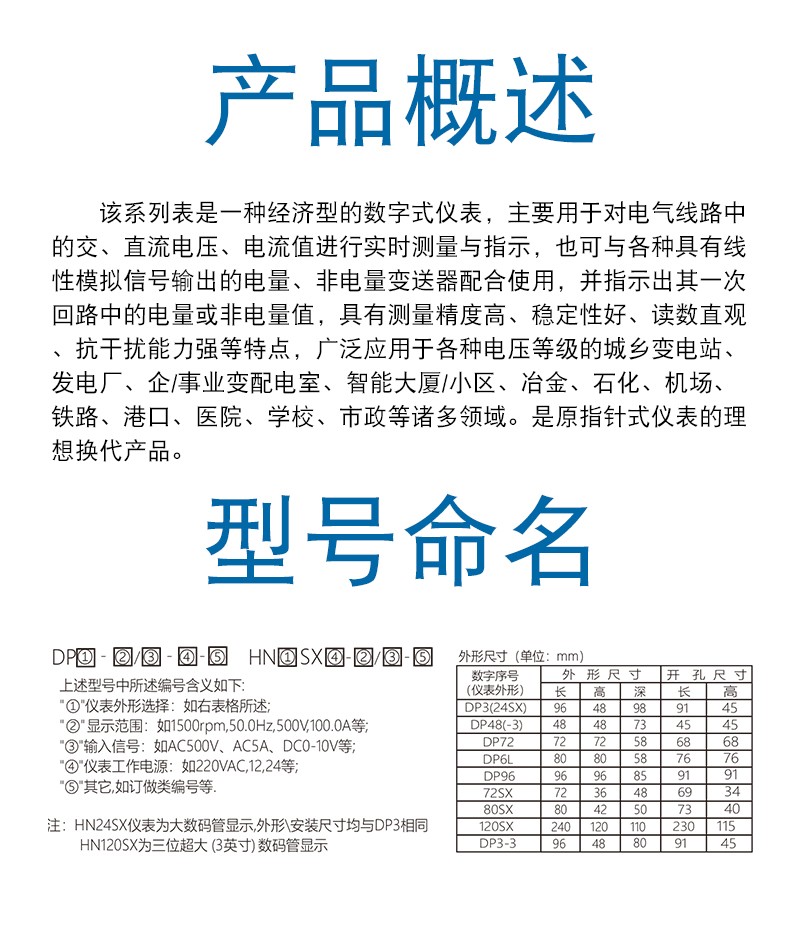

3.1: 测量范围

3.1.1: 电压表: 直接测量: DC、AC0~600V 外附装置: AC0~1999kV ( 外附'/100V互感器 ) ;

3.1.2: 电流表: 直接测量: DC、AC0~5A 外附装置: DC、AC0~1999KA ( 直流外附*175mV;

分流器、交流外附 x/15A互感器 ) ;

3.1.3: 类比表: 模拟量直接输入: DC0~10V、0~20mA等 ;

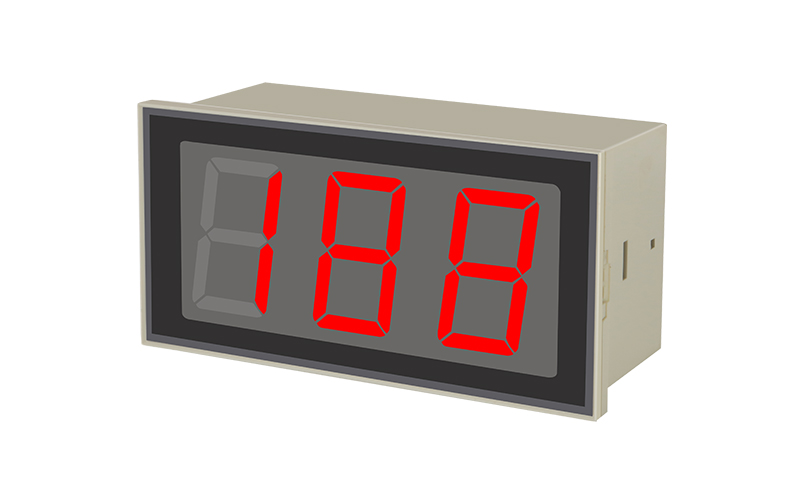

最大显示: 上1999 ( 超此程序需订做 ) ,注意,HN120SX最大显示 0~ 999;

3.1.4: 温度表: 对应各分度号全量程;

3.2: 准确度: 上0.5%FS+2个字 ( 温度表上1%FS+2个字 ) ;

3.3: 采样速率: 约3次/s ; 显示方式: 三位洁ED数码管显示 ; 分辨力: 末位数一个字;

3.4: 辅助电源: AC220V+10% (其它电源可订做 ; 辅助电源功耗: <3VA;

3.5: 溢出指示: 最高位显示 HHHH或 LLLL;

3.6 : 直流表极性指示: 负信号自动显示“- ”号,正信号不显示;

3.7: 工作环境: 温度-10~50C ，湿度<85%RH的无腐蚀性气体 场合。

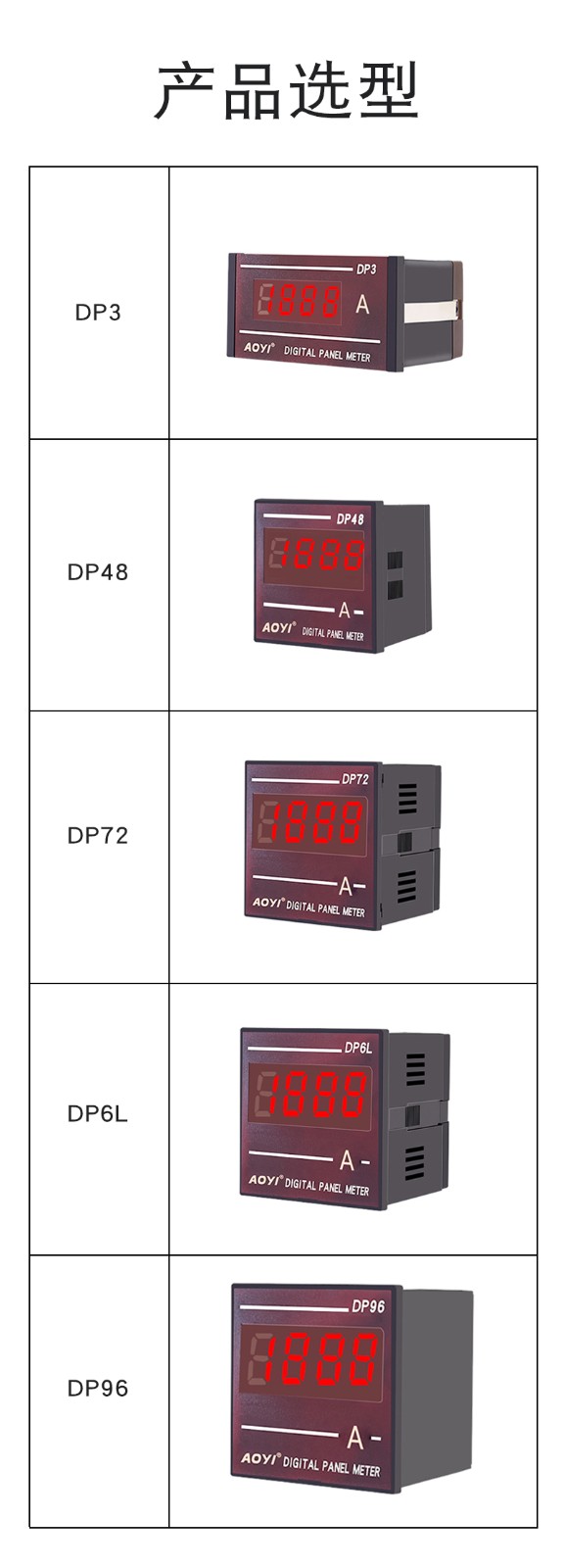

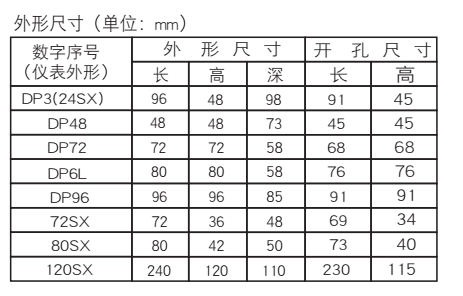

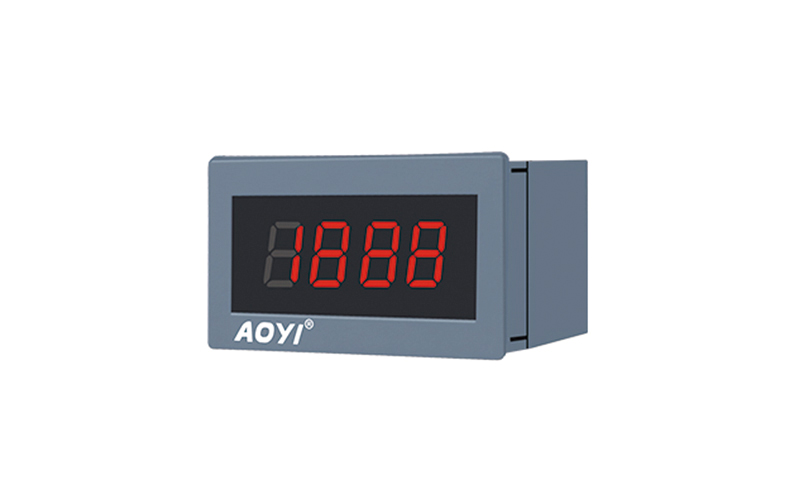

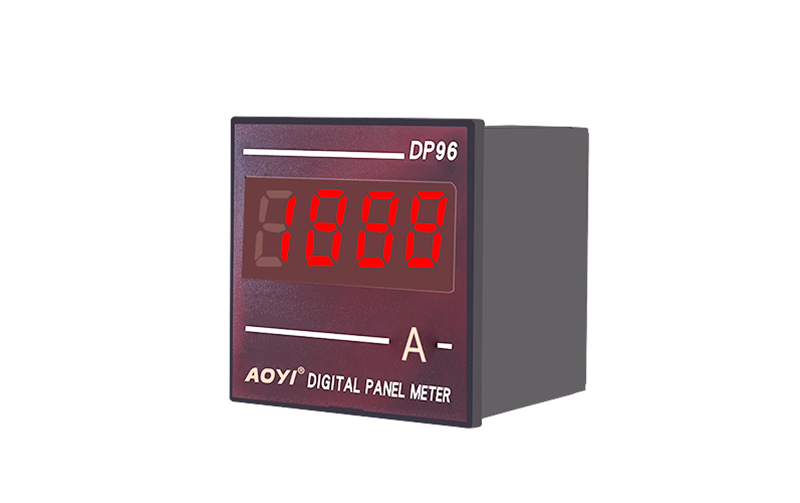

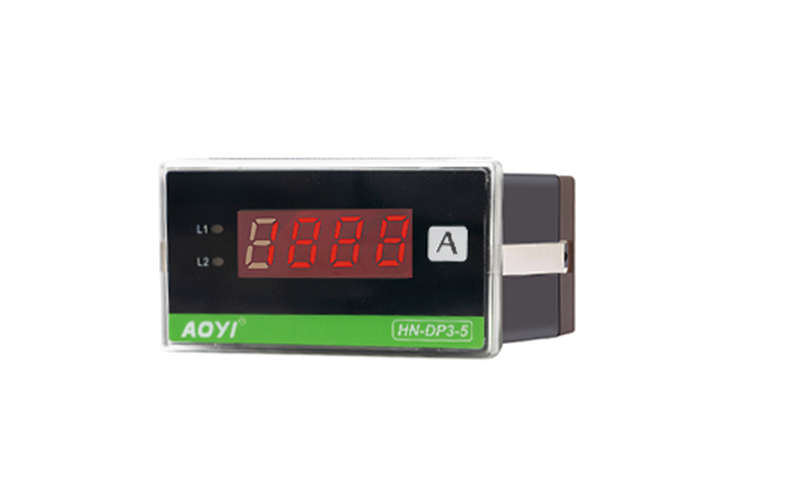

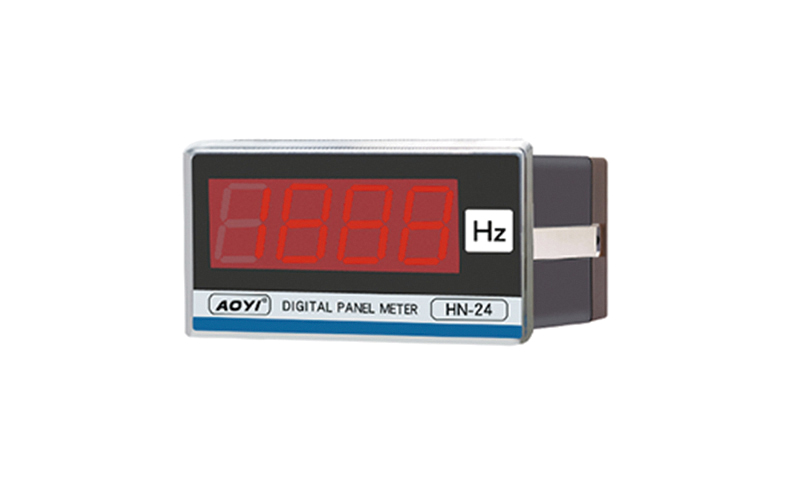

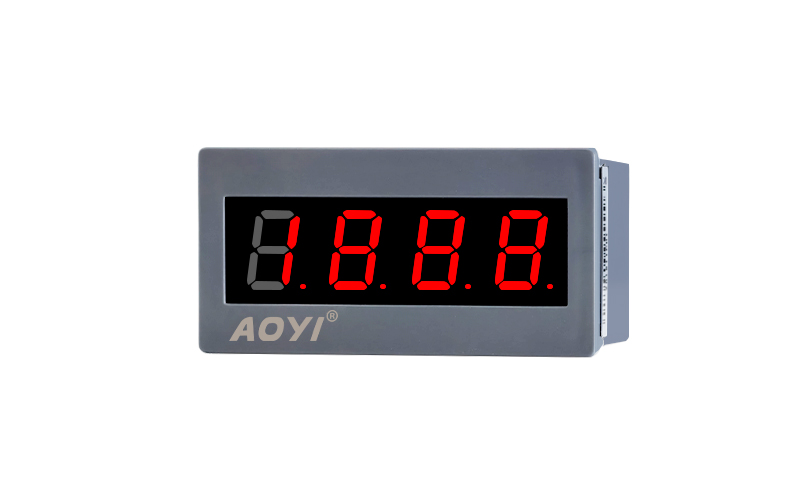

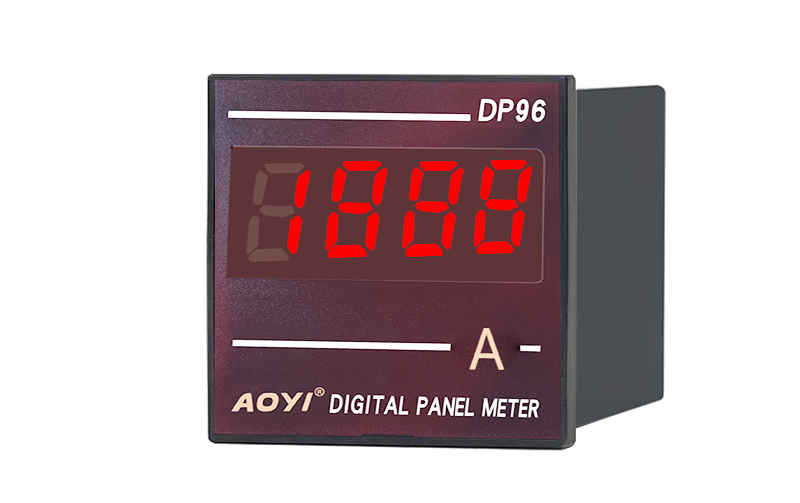

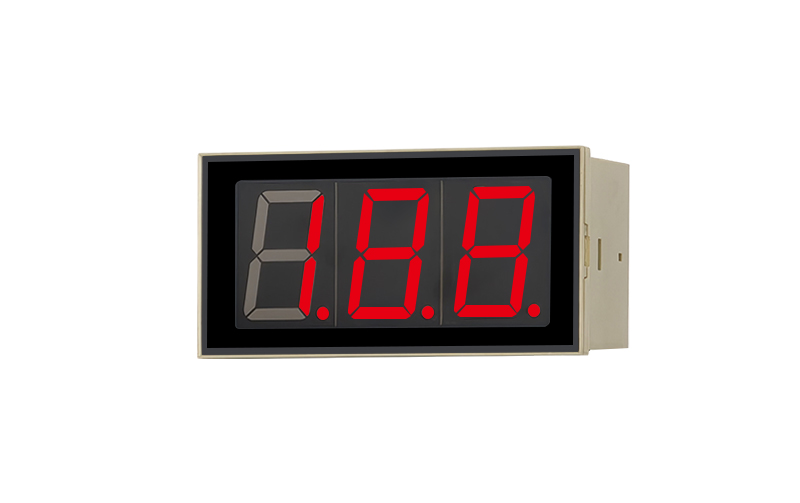

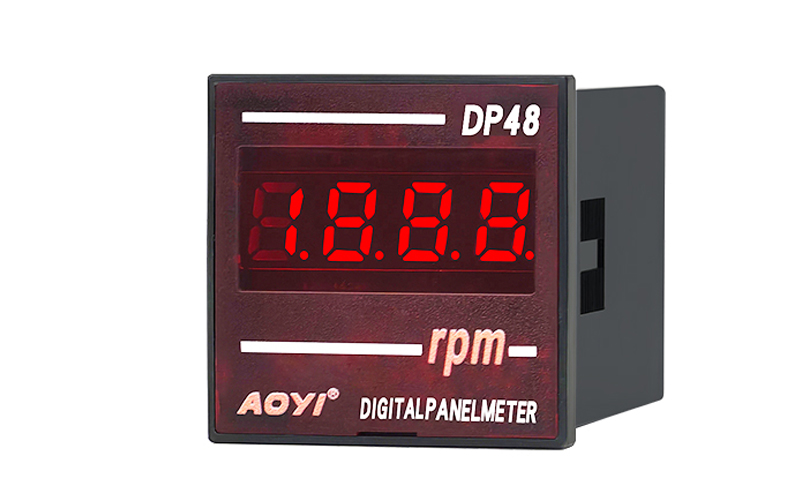

 4.1安装方法:根据仪表外形在上表中选择对应的安装开孔尺寸，在安装屏上开一个孔，将仪表嵌

入孔内，两个夹持件放入仪表壳体的夹持槽内，用手推紧即可（有紧固螺丝的并将螺丝拧紧）。

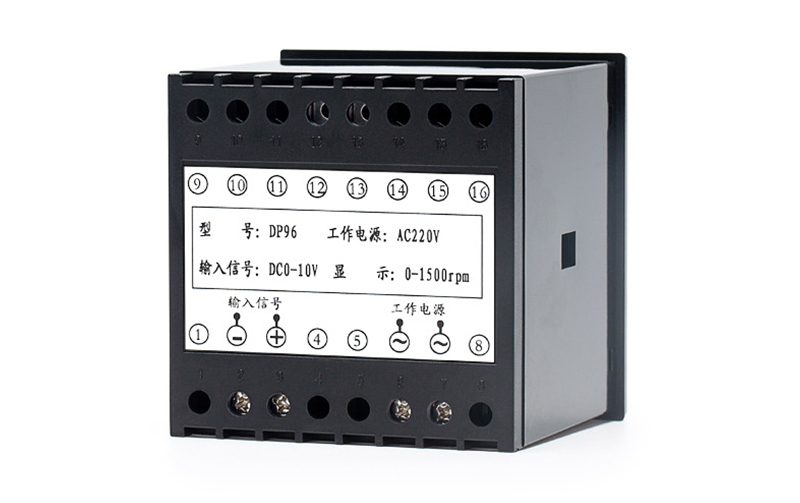

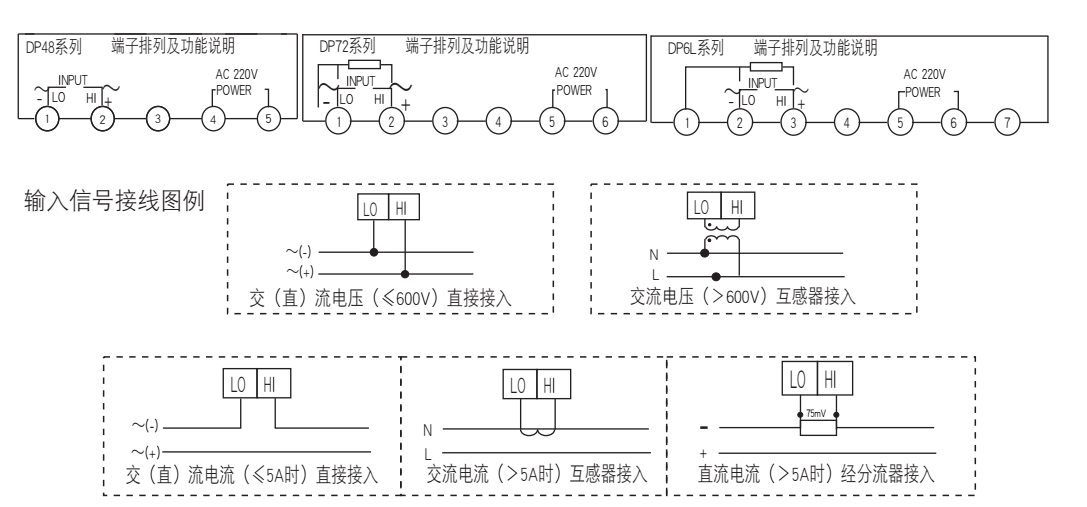

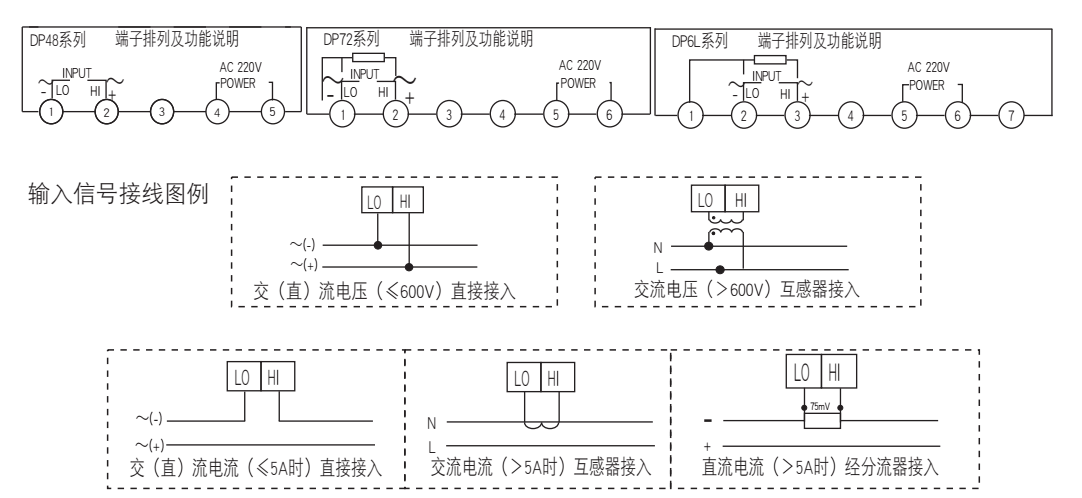

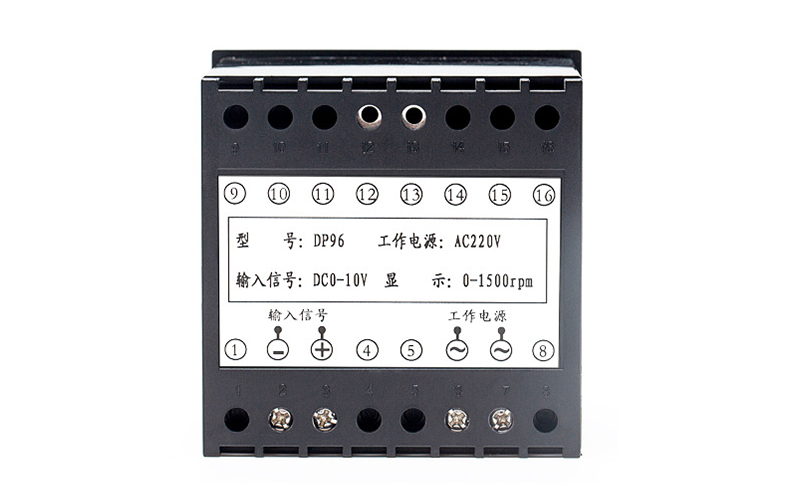

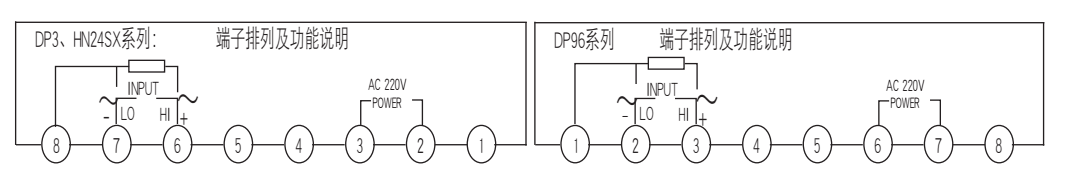

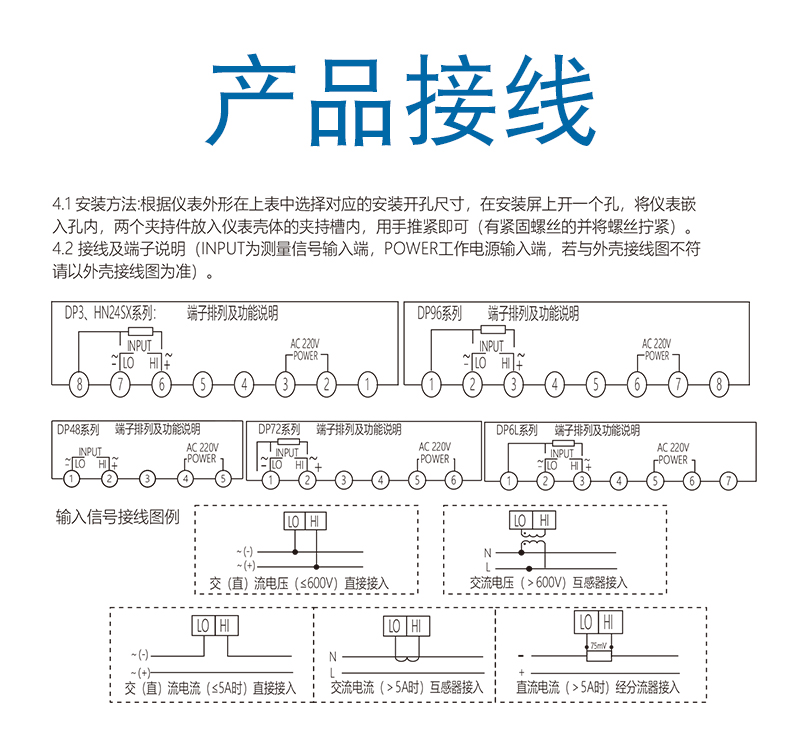

4.2 接线及端子说明（INPUT为测量信号输入端，POWER工作电源输入端，若与外壳接线图不符

请以外壳接线图为准）。

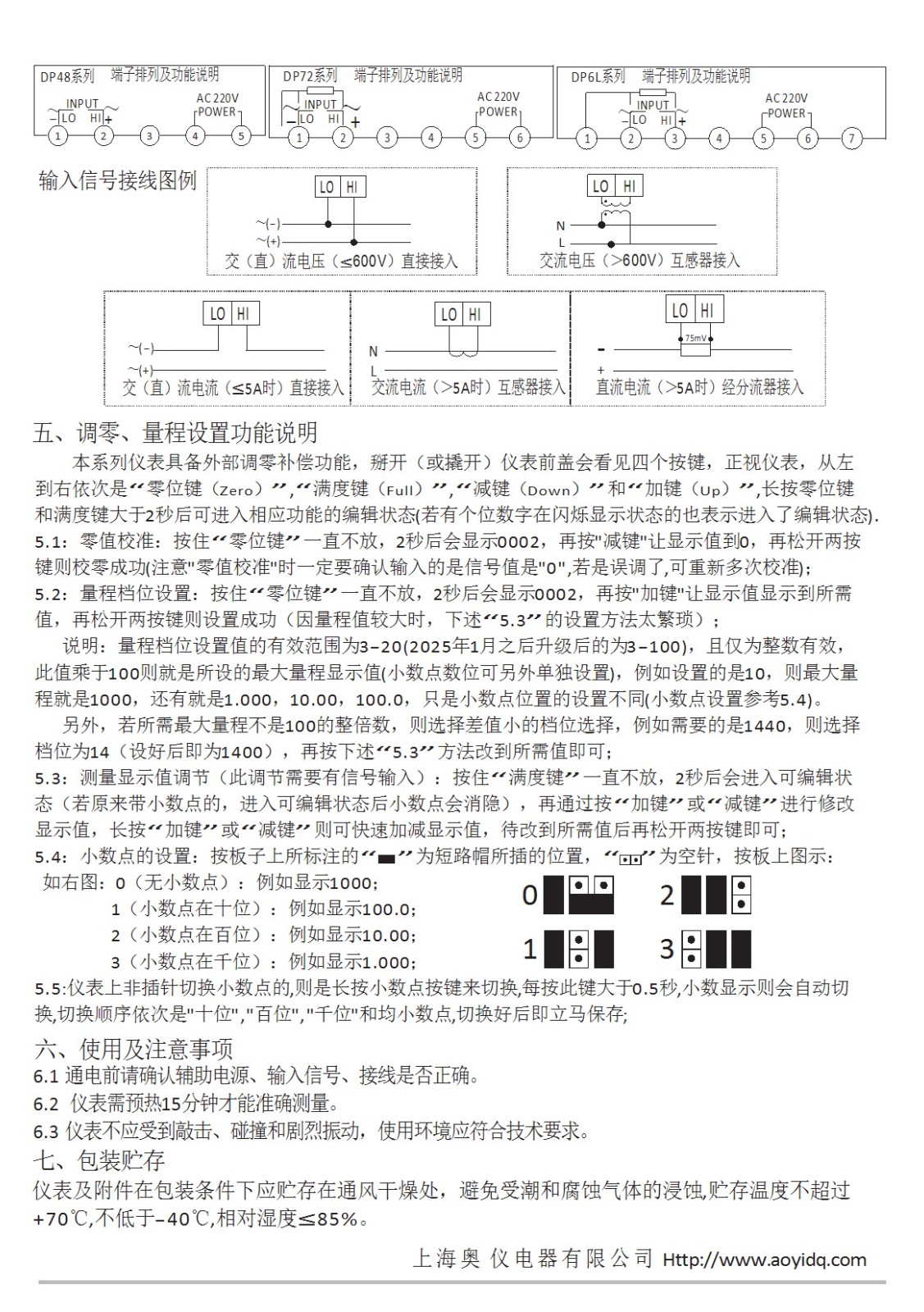

五、调零、量程设置功能说明

本系列仪表具备外部调零朴全功能，猫开《或手开) 仪表曾震会帮见四个按键， 正视仪舟，从雹到右依次是“零位键 (zeo) ”、“满度键 (ru) ”、“减键 (powm) ”和“加键 (u) ”。

5.1: 零值校准: 按住“零位键”一直不放，2秒后会显示0002，再按"减键'让显示值到0，再松开两按键则校零成功;

5.2: 量程档位设置: 按住“零位键”一直不放，2秒后会显示0002，再按'加键'让显示值显示到所需值，再松开两按键则设置成功〈因量程值较大时，下述“5.3”的设置方法太繁琐) ;说明: 量程档位设置值的有效范围值为3-20，且仅为整数有效，此值乘于100则就是所设的最大量程显示值〈小数点数位可另外单独设置) ，例如设置的是10，则最大量程就是1000，还有就是1.000，10.00，100.0，只是小数点位置的设置不同〈小数点设置参考5.4) 。另外，若所需最大量程不是100的整倍数，则选择差值小的档位选择 ，例如需要的是1440，则选择档位为14〈设好后即为1400) ，再按下述“5.3”方法改到所需值即可;

5.3: 测量显示值调节 (此调节需要有信号输入) : 按住“满度键”一直不放，2秒后会进入可编辑状态 (若原来带小数点的，进入可编辑状态后小数点会消隐) ，再通过按“加键”或“减键”进行修改显示值，长按“加键”或“减键”则可快速加减显示值，待改到所需值后再松开两按键即可;

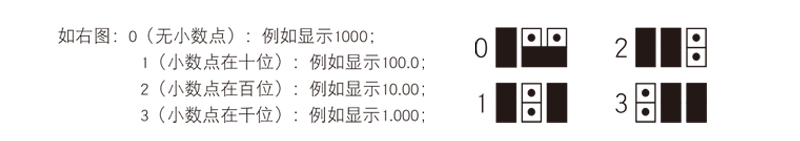

5.4: 小数点的设置: 按板子上所标注的“ ”为短路所插的位置，“ ”空针，按板上图示：

六、使用及注意事项

6.1 通电前请确认辅助电源、输入信号、接线是否正确。

6.2 仪表需预热15分钟才能准确测量。

6.3 仪表不应受到敲击、碰撞和剧烈振动，使用环境应符合技术要求。

七、包装贮存

仪表及附件在包装条件下应贮存在通风干燥处，避免受潮和腐蚀气体的浸蚀,贮存温度不超过

+70'C,不低于-40C,相对湿度和85%。
